高温延伸装置・高温熱処理装置
特長
高温500℃においてライン速度70m/minが可能 |
 |
用途
ポリイミドフィルム |
製品説明
従来の200℃対応の乾燥炉よりも高い温度が必要な 樹脂・フィルムなどの材料を延伸、成膜工程後の熱処理、乾燥を行う事が可能な設備です。

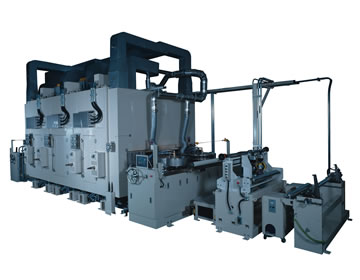

テスト機仕様
| 熱処理長さ | 1.5m×3室 |
| 入口フィルム幅 | 300〜1000mm |
| 出口フィルム幅 | 300〜1000mm |
| 乾燥炉構成 | 予熱・延伸・熱固定（緩和）等で温度設定可能 |
| 延伸倍率 | MAX3.3倍 |
| 熱風温度 | MAX380℃ |
| 速度 | 0.1〜10m/min |
| 巻出装置 | １軸（コアサイズ 3･6インチ） |
| 巻取装置 | １軸（コアサイズ 3･6インチ） |
| トリミング装置 | 設置 |
| 厚み計 | 設置（オフライン） |
| 位相差計 | 設置（オフライン） |
| ノズル | 数種類からの選択可能 |
| 原反フィルム厚み | MAX2.0ｍｍ（高い延伸張力が必要な場合は、別途御相談下さい。） |
| 搬送方式 | クリップ、ピン方式からの選択可能 |
