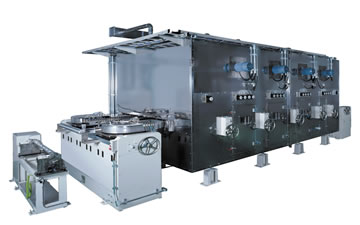

横延伸装置

特長

クリーンテンター(フィルム面 クラス100以下)
熱風温度精度200℃±0.5以内
光軸0.3度以内

横延伸装置

用途

位相差フィルム・偏光フィルム等
COP・PC・TAC

製品説明

光学フィルム・樹脂シートなどの横方向(TD)へ任意の倍率で延伸が可能です。
弊社内の位相差計により光学特性の評価が可能です。

※汎用フィルム(PET・PP・PE)などの汎用横延伸機も対応しています。(低コスト)

テスト機仕様

熱処理長さ 1.5m×4室
入口フィルム幅 100〜1000mm
出口フィルム幅 200〜1000mm
乾燥炉構成 予熱・延伸・熱固定(緩和)等で温度設定可能
延伸倍率 1〜6倍
熱風温度 200℃
速度 1〜10m/min
巻出装置 1軸(コアサイズ 3・6インチ)
巻取装置 1軸(コアサイズ 3・6インチ)
トリミング装置 設置
厚み計 設置(オフライン)
位相差計 設置(オフライン)
ノズル 数種類からの選択可能
